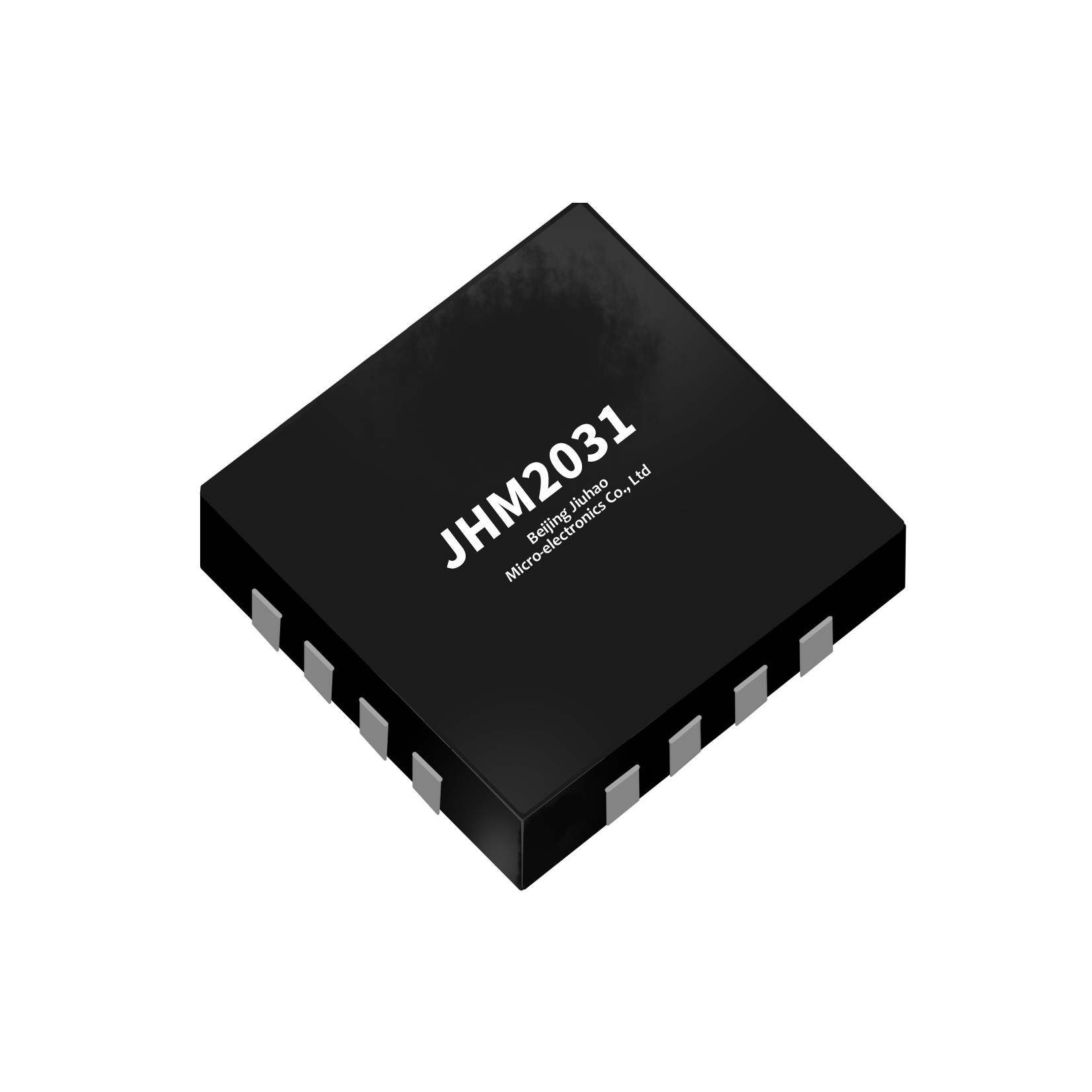

高分辨率電容式傳感器信號調理芯片JHM2031

JHM2031 是一款針對電容式傳感器的低功耗、高精度信號調理集成電路。待測電容與芯片直接連接，由芯片內部的高精度 24-bit ∑ΔCDC 電路轉換為數字信號，其電容分辨率最高可達 1.65aF, 有效分辨率最高可達 20.4Bit，線性度可達±0.01%。

JHM2031 支持單電容、差分電容和全橋電容。默認的差分電容輸入范圍為±1.14pF,可擴展到最大±3.15pF?？删幊痰臄?shù)字到電容轉換器，可以抵消輸入的共模電容，允許傳感器的共模電容值可達18pF。

JHM2031 支持單次測量模式和自動周期性測量模式，內置高線性度的溫度傳感器，溫度分辨率可達 0.003°C，絕對精度經過校準后可達±0.5°C。芯片支持?jǐn)?shù)字補償功能，對電容傳感器的非線性、靈敏度溫漂、零點溫漂同時進行校準和補償計算，補償算法的系數由片上集成的可編程存儲器(OTP)保存。用戶可通過 I2C 或 SPI 接口輸出校準后的數值。

關鍵特性：

• 集成 IIR 濾波器

• 可選擇 I2C 或 SPI 通信協議

• 支持周期性工作的 CYC 模式

• 差分電容測量范圍：±1.14pF；量程縮放后測量范圍可達±3.15pF / ±0.38pF

• 允許輸入共模電容范圍：最高 18pF，量程擴展后 54pF；消耗的電流取決于具體的設置，最高更新速率時平均電流為1.5mA

• 集成非線性和溫度補償，可同時對傳感器的零點溫漂、靈敏度溫漂和非線性度進行最高二階補償

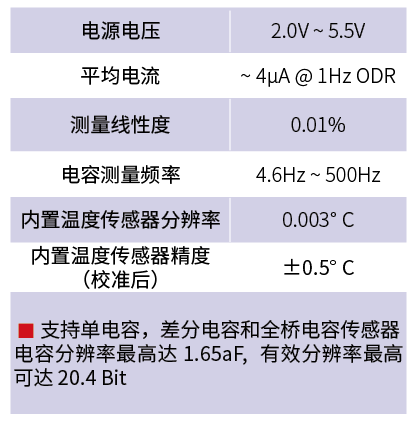

• 帶有非易失性存儲器(OTP)，可保存?zhèn)鞲衅鞯男?zhǔn)參數，最多支持兩次校準。
