為抗疫情加油--數字輸出的用于接觸式測體溫芯片JHM3000資料公布
簡介
JHM3000是一款針對人體溫度測量的高精度溫度傳感器電路，它通過兩個引腳的簡單接口與外部連接，以單線數字通信協議輸出14bit溫度測量數據，可以方便地連接各種單片機的GPIO。用戶通過簡單的兩個溫度點校準，JHM3000可在37°C~39°C范圍內達到±0.1°C的測量精度，其它溫度達到±0.2°C的測量精度，溫度分辨率可小于0.01°C。
主要特征
? 測量溫度范圍：32°C ~ +42°C
? 通過簡單的兩點校準可實現 32°C to 42°C范圍內測量的絕對誤差±0.1℃
? 溫度分辨率<0.01℃
? 僅需連接三個引腳即可工作
? 單線數字輸出，可十分方便地與MCU的GPIO連接
? 單線通信波特率: ~2.5kbps

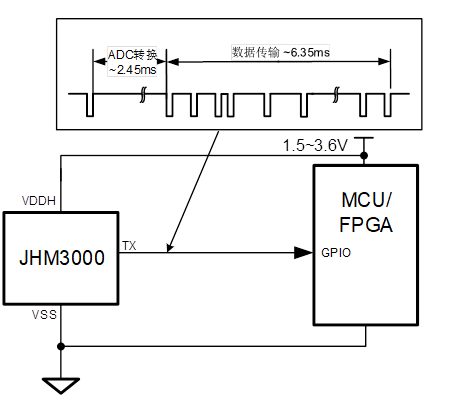

? 一次測量及數據傳輸?shù)臅r(shí)間: ~8.8ms
? 測量時電流消耗：150uA
? 數據傳輸時電流消耗：20uA
? 電源電壓： 1.5V~3.6V
技術支持
? 可提供開發評估套件，包括可與PC連接的電路板及相應的軟件。
應用
? 電子體溫計
? 可穿戴測體溫設備

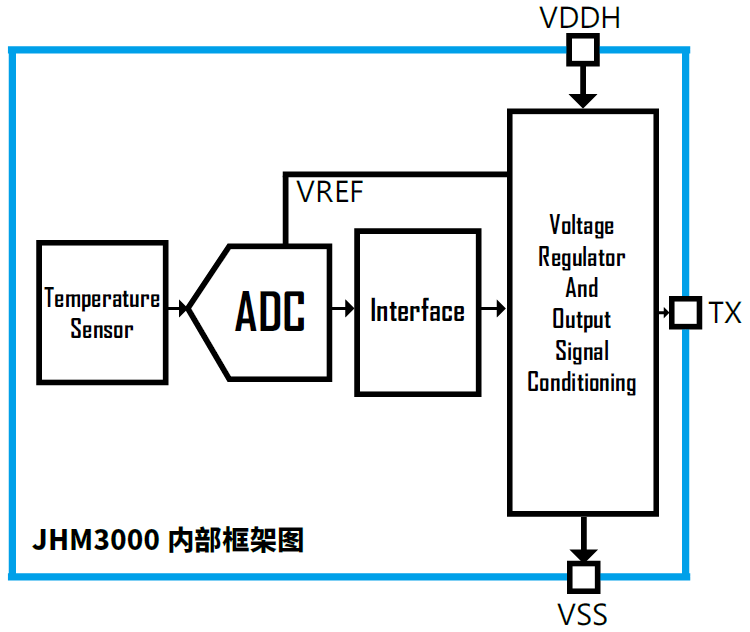

JHM3000模塊框圖
1. 工作條件及電氣參數
1.1. 極限工作條件
Parameter | Symbol | Min | Typ | Max | Units |
電源電壓 | VDD | -0.3 | 3.6 | V | |
模擬地電壓 | VSS | 0 | 0 | V | |
模擬和數字IO管腳電壓 | VDDIO | -0.3 | VDD+0.3 | V | |
保存溫度 | TSTOR | -40 | 125 | °C |
1.2. 推薦工作條件
以下所有電壓的參考為VSS。
Parameter | Symbol | Min | Typ | Max | Units |
電源電壓 | VDD | 1.5 | - | 3.6 | V |
電源電壓上升時間 | tVDD | 100 | μs |
1.3. 電氣參數
表3?3中所有的參數在指定的工作條件下有效。所有電壓值相對于地電壓VSS。
Parameter | Symbol | Conditions | Min | Typ | Max | Units |
電流消耗 | ||||||
電流 | IDD | 100 | 150 | μA | ||
2. 功能描述
上電后，JHM1300測量溫度，并把測量值通過單線數字接口傳出，如此循環。

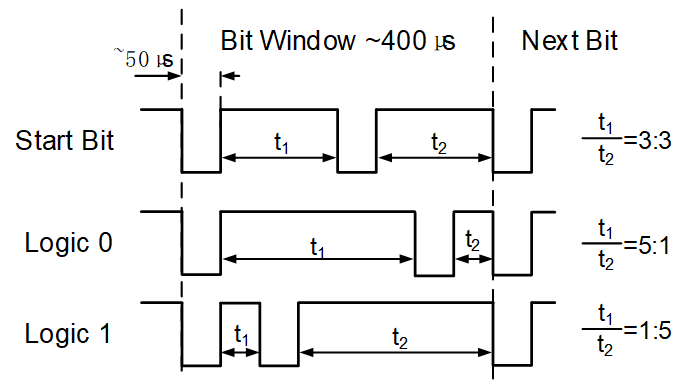

單線數字接口協議采用相鄰窄脈沖的間隔時間之比作為編碼方法，如圖4?1所示。每個比特時間窗口相同，都約為400us，即波特率為約2.5kbps。每個比特均以窄脈沖為開始，相鄰窄脈沖的時間分別為t1和t2。根據t1和t2的比值可以將比特分為以下3種：
? Start Bit => t1:t2 = 3:3
? Logic 0 Bit => t1:t2 = 5:1
? Logic 1 Bit => t1:t2 = 1:5

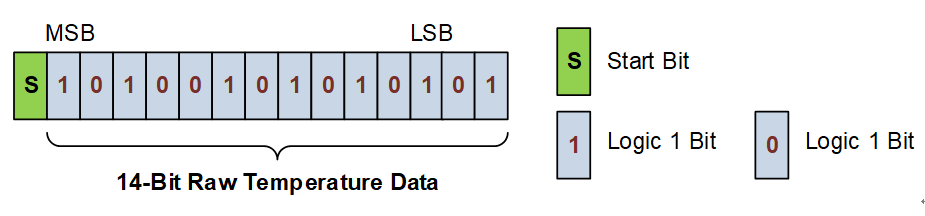

每次溫度的測量結果由1bit Start Bit和14bit Logic Bit組成，如？？？所示。
每次測量的14bit溫度數據為二進制的有符號補碼表示.

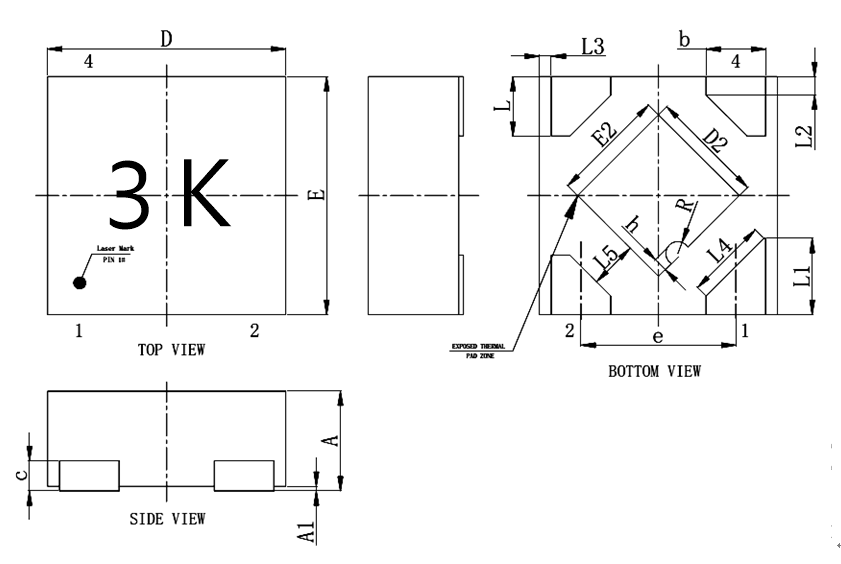

3. 封裝規格和管腳定義
SYMBOL | MILLIMETER | SYMBOL | MILLIMETER | ||||
MIN | NOM | MAX | MIN | NOM | MAX | ||
A | 0.35 | -- | 0.40 | L | 0.20 | 0.25 | 0.30 |
A1 | 0.00 | 0.02 | 0.05 | L1 | 0.27 | 0.32 | 0.37 |
b | 0.20 | 0.25 | 0.30 | L2 | 0.077REF | ||
c | 0.07 | 0.12 | 0.17 | L3 | 0.05REF | ||
D | 0.95 | 1.00 | 1.05 | L4 | 0.34REF | ||
D2 | 0.38 | 0.48 | 0.58 | L5 | 0.20REF | ||
e | 0.65BSC | R | 0.05REF | ||||
E | 0.95 | 1.00 | 1.05 | h | 0.06REF | ||
E2 | 0.38 | 0.48 | 0.58 | ||||
編號 | 名稱 | 類別 | 描述 | |
1 | VSS | 地 | 傳感器地電壓 | |
2 | VDDH | 電源 | 傳感器電源電壓 | |
3 | TX | 數字 | 數字CMOS輸出 | |
4 | TEST | 模擬 | 僅用于測試 |
